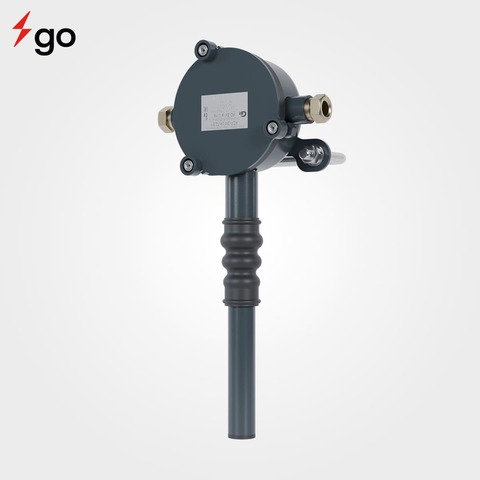

Датчик контроля схода ленты КСЛ-3М (Арт. 6.06.129.037)
Датчик КСЛ-3М состоит корпуса, гибкого привода и исполнительного устройства. Корпус представляет собой круглую металлическую оболочку, закрытую крышкой. Корпус снабжен двумя кабельными вводами, позволяющими ввести кабель диаметром 7-10 мм. Внутри корпуса установлено исполнительное устройство: панель с замыкающим магнитоуправляемым контактом (герконом). Выводы геркона соединены с двумя контактными зажимами. На штоке установлен ползун с постоянным магнитом. Держатель может перемещаться по штоку вверх или вниз. Держатель на штоке закрепляется винтом. Геркон в панели залит эпоксидным компаундом.
На страницу серии
| Параметр | Значение |
|---|---|
| Технические условия № | ТУ 28.99.39-119-50578968-2022 |
| Материал исполнения корпуса | Сталь |
| Материал исполнения кронштейнов | Сталь |
| Материал исполнения метизов | Сталь |
| Покрытие | Эмаль ПФ или полимерное |
| Габаритные размеры, длина, мм | 360 |
| Габаритные размеры, ширина, мм | 180 |
| Габаритные размеры, высота, мм | 145 |
| Масса изделия нетто, кг | 2.1 |
| Ø уплотняемого кабеля, мм | 7-10 |
| Способ подключения питающего кабеля | Зажим М6 |
| Маркировка взрывозащиты | РО Ex iа I Ма Х |
| Степень ip | IP54 |
| Климатическое исполнение | УХЛ2,5 Т2,5 |
| Температура эксплуатации | от -40 до +45 |
| Исполнение сейсмостойкости по шкале msk64 | 9 |
| Срок службы | 3 года |
| Гарантийный срок | 1 год |
| Сертификат соответствия 012-2011тртс № (со ссылкой на реестр) | ЕАЭС RU С-RU.АД07.В.05194/22 https://pub.fsa.gov.ru/rss/certificate/view/3162280/certificate |
- Датчик КСЛ-3М - 1 шт; планка для закрепления кабеля - 2 шт; руководство по эксплуатации (совмещенное с паспортом) 1 экз; копия сертификата соответствия (по запросу потребителя) 1 экз.
