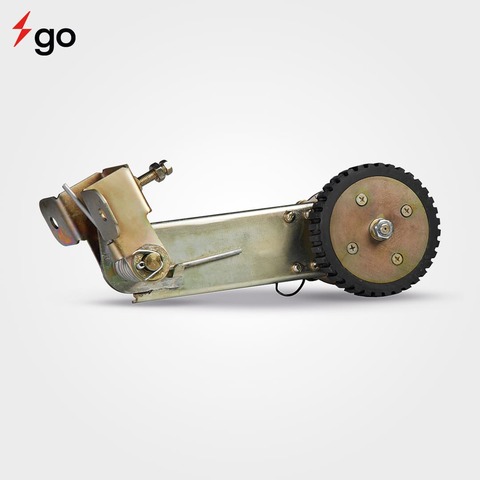

Датчик контроля скорости ДКС-2М/Колесо 125 мм (Арт. 6.06.129.036)

Датчик представляет собой круглую оболочку, состоящую из корпуса, закрытого крышкой. Внутри расположен десятиполюсный генератор однофазного переменного тока с ротором в виде постоянного магнита и статором в виде цилиндрической катушки. Магнит ротора посажен на вал, на втором конце которого (вне корпуса) расположен проводной ролик диметром 125 мм. Ротор, статор и опорные подшипники смонтированы внутри корпуса. Датчик с помощью болтов крепится к раме конвейера на холостой ветви. Связь датчика с лентой конвейера осуществляется путём прижатия ролика к ленте. Корпус снабжен кабельным вводом, позволяющим ввести кабель диаметром 7-12 мм. При движении ленты конвейера за счёт сил трения между лентой и роликом вращается ротор (магнит) датчика. В обмотке статора генерируется переменная ЭДС, частота и напряжение которой прямо пропорциональны скоростям ленты и вращения ролика.
