ССН_Ш СИЛОВОЙ СОЕДИНИТЕЛЬ ШТЕПСЕЛЬНЫЙ

Соединитель предназначен для присоединения четырехжильного силового гибкого кабеля, идущего от стационарного или передвижного электрооборудования к разъединителю и может устанавливаться в распределительных и соединительных коробках или шкафах фирмы «BERG» или аналогичных для подключения электрооборудования передвижных нефтеперекачивающих установок, буровых станков и другого горнотехнологического электрооборудования. Соединитель может быть использован в общепромышленных схемах электроснабжения, в строительстве и др. Соединитель не предназначен для применения в условиях взрывоопасных помещений и сред.

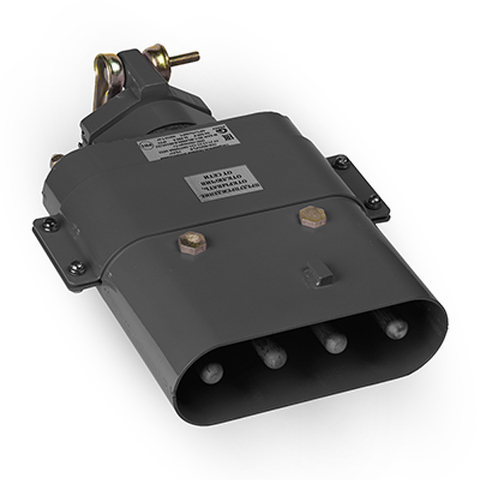

Соединитель ССН-Ш состоит из вилки ССН-Ш-В и розетки ССН-Ш-Р. Вилка соединителя состоит из изолятора с 6 латунными контактами, заключенного в корпус. Корпус представляет собой сварную конструкцию со съемной крышкой, позволяющей осуществлять подключение жил кабеля к контактам вилки. Снаружи корпуса установлены скобы, защищающие кабель от случайного выдергивания. Покрытие наружной поверхности корпуса соединителя производится антикоррозийной эмалью, используемой для защитнодекоративной окраски металлических поверхностей, эксплуатируемых при воздействии температур от минус 60°С до 130°С. Контакт заземления соединен с корпусом специальным заземляющим проводом. Розетка соединителя состоит из изолятора с 6 латунными контактами. В изоляторе имеются два отверстия для крепления розетки в корпусе соединительной коробки. Комплектность серии ССН-Ш: ▪ Упаковка — 1шт. ▪ Соединитель: — вилка ССН-Ш-В — 1шт. — розетка ССН-Ш-Р — 1шт. ▪ Упаковка — 1шт. ▪ Паспорт – 1 экз
