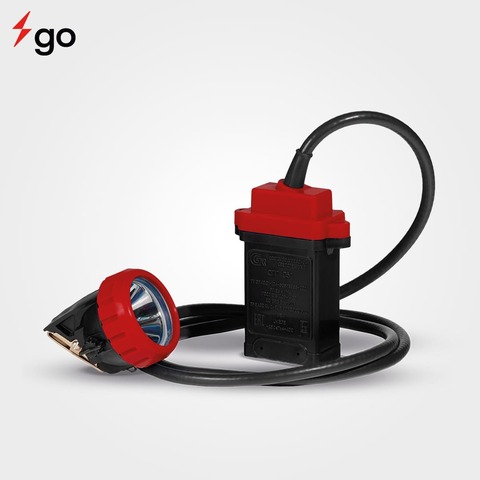

Светильники головные взрывозащищенные серии СГГ
Светильники предназначены для индивидуального освещения рабочего места в подземных выработках угольных шахт и рудников, опасных в отношении газа, пара или пыли. Светильник состоит из следующих узлов: корпус с аккумуляторной батареей и фара со шнуром. На корпусе аккумуляторного блока предусмотрены скобы с помощью которых он закрепляется на поясе рабочего. На крышке аккумуляторного блока устанавливается планка после маркировки потребителем на ней порядкового номера светильника. Планка и крепежные винты используются из комплекта поставки. С помощью шнура аккумуляторный блок соединяется с фарой. Фара представляет собой литой пластмассовый корпус, в котором смонтирована контактная система, установлен светодиодный модуль, переключатель и зарядный узел. Крепление фары к каске осуществляется с помощью скобы.
| Наименование | Технические условия № | Материал исполнения корпуса | Материал исполнения рассеивателя | Тип источника света | Емкость аккумуляторной батареи, maч | Тип используемого аккумулятора | Световой поток, лм | Номинальное рабочее напряжение / диапозон рабочего напряжения, в | Габаритные размеры, длина, мм | Габаритные размеры, ширина, мм | Габаритные размеры, высота, мм | Масса изделия нетто, кг | Продолжительность непрерывной работы, ч | Класс защиты от поражения электрическим током | Маркировка взрывозащиты | Климатическое исполнение | Температура эксплуатации | Исполнение сейсмостойкости по шкале msk64 | Срок службы | Гарантийный срок | Сертификат соответствия 012-2011тртс № (со ссылкой на реестр) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Светильник головной взрывозащищенный СГГ Исп. 02 | ТУ 27.40.21-104-50578968-2020 | Пластик | Поликарбонат | Светодиодный модуль | 3.2 | Li-Ion | Основной режим - 60; аварийный режим - 22 | 3.7 | Корпус 90; фара 68 | Корпус 45; фара 80 | Корпус 125; фара 80 | 1.5 | Основной режим: 13; Аварийный режим: 28 | III | РВ Ex I Mb ГОСТ 31610.35-1-2014 | О5 | от минус 25°С до 40°С | 9 | 3 года | 1 год | ЕАЭС RU С-RU.МГ07.В.00524/26 https://pub.fsa.gov.ru/rss/certificate/view/3643244/certificate |
| Светильник головной взрывозащищенный СГГ Исп. 03 | ТУ 27.40.21-104-50578968-2020 | Пластик | Поликарбонат | Светодиодный модуль | 6.4 | Li-Ion | Основной режим - 60; аварийный режим - 22 | 3.7 | Корпус 145; фара 68 | Корпус 55; фара 80 | Корпус 140; фара 80 | 1.5 | Основной режим: 13; Аварийный режим: 58 | III | РВ Ex I Mb ГОСТ 31610.35-1-2014 | О5 | от минус 25°С до 40°С | 9 | 3 года | 1 год | ЕАЭС RU С-RU.МГ07.В.00524/26 https://pub.fsa.gov.ru/rss/certificate/view/3643244/certificate |
| Светильник головной взрывозащищенный СГГ Исп. 04 | ТУ 27.40.21-104-50578968-2020 | Пластик | Поликарбонат | Светодиодный модуль | 7.8 | Li-Ion | Основной режим - 60; аварийный режим - 22 | 3.7 | Корпус 145; фара 68 | Корпус 55; фара 80 | Корпус 140; фара 80 | 1.5 | Основной режим: 16; Аварийный режим: 72 | III | РВ Ex I Mb ГОСТ 31610.35-1-2014 | О5 | от минус 25°С до 40°С | 9 | 3 года | 1 год | ЕАЭС RU С-RU.МГ07.В.00524/26 https://pub.fsa.gov.ru/rss/certificate/view/3643244/certificate |
| Светильник головной взрывозащищенный СГГ Исп. 05 | ТУ 27.40.21-104-50578968-2020 | Пластик | Поликарбонат | Светодиодный модуль | 7 | Ni-MH | Основной режим - 60; аварийный режим - 22 | 3.6 | Корпус 145; фара 68 | Корпус 55; фара 80 | Корпус 140; фара 80 | 1.5 | Основной режим: 14; Аварийный режим: 60 | III | РВ Ex I Mb ГОСТ 31610.35-1-2014 | О5 | от минус 25°С до 40°С | 9 | 3 года | 1 год | ЕАЭС RU С-RU.МГ07.В.00524/26 https://pub.fsa.gov.ru/rss/certificate/view/3643244/certificate |
| Светильник головной взрывозащищенный СГГ Исп. 06 | ТУ 27.40.21-104-50578968-2020 | Пластик | Поликарбонат | Светодиодный модуль | 10 | Ni-MH | Основной режим - 60; аварийный режим - 22 | 3.6 | Корпус 145; фара 68 | Корпус 55; фара 80 | Корпус 140; фара 80 | 1.5 | Основной режим: 20; Аварийный режим: 85 | III | РВ Ex I Mb ГОСТ 31610.35-1-2014 | О5 | от минус 25°С до 40°С | 9 | 3 года | 1 год | ЕАЭС RU С-RU.МГ07.В.00524/26 https://pub.fsa.gov.ru/rss/certificate/view/3643244/certificate |
| Светильник головной взрывозащищенный СГГ Исп. 07 | ТУ 27.40.21-104-50578968-2020 | Пластик | Поликарбонат | Светодиодный модуль | 10.4 | Li-Ion | Основной режим - 60; аварийный режим - 22 | 3.7 | Корпус 145; фара 68 | Корпус 55; фара 80 | Корпус 140; фара 80 | 1.5 | Основной режим: 21; Аварийный режим: 86 | III | РВ Ex I Mb ГОСТ 31610.35-1-2014 | О5 | от минус 25°С до 40°С | 9 | 3 года | 1 год | ЕАЭС RU С-RU.МГ07.В.00524/26 https://pub.fsa.gov.ru/rss/certificate/view/3643244/certificate |
